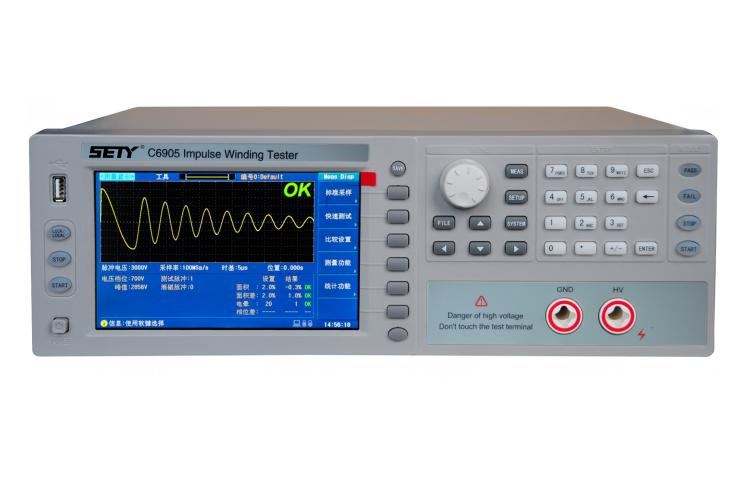

C6900系列層間測試儀

C6900系列脈沖式線圈測試儀采用高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅提高產品的穩定性和可靠性；采用先進的32位高性能處理器和高速FPGA，提供100Msps采樣率和6500字節存儲深度，使測試更加精準；專有的高速測試技術，測試速度最高可達15次/秒。

65k色7寸 TFT高清顯示屏，中英文可選操作界面
100Msps波形采樣率，6500bytes存儲深度
高速測試，最高達15次/秒
四種波形比較判定方法：面積、面積差、電暈和相位差
強大的電暈分析提取功能（多種電暈?zāi)Ｊ郊半姇烇@示功能），挖掘產品潛在的絕緣不良問題
優秀的測試重復性，確保測試穩定
儀器參數自動保存，開機文件加載功能
波形垂直放大、水平縮放和移動功能，便于觀察細節
樣本平均功能，可進行多達32次標準波形的平均處理
自動標準采集模式，自動選擇合適的采樣率
破壞性測試為您選擇合適測試電壓
快速測試模式，可實時修改脈沖電壓和采樣率
消磁脈沖的施加，保證測試波形一致
20000條歷史測量數據的保存和判別統計功能，并可存儲于U盤
SAVE按鍵直接將屏幕圖像（BMP、GIF、PNG）或者波形數據（CSV）存儲于U盤
支持U盤升級系統固件
腳控接口用于簡便快速的測量
Handler、RS232C、USB Device、USB Host和GPIB（選件）
可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試（C6945，全能電機測試）

技術參數

性能指標
型號		C6905	C6910	C6945
脈沖電壓		100V~5000V，10V步進，5%±10V	300V~10000V，10V步進，5%±10V	100V~5000V，10V步進，5%±10V
通道數		1	1	4
電感測試范圍		≥10uH	≥50uH	≥20uH
脈沖能量		最大 0.09焦耳	最大 0.5焦耳	最大 0.25焦耳
測量速度		最高15次/秒	最高8次/秒	單繞組測試最高12次/秒，四繞組測試最高2次/秒
施加脈沖數		測試脈沖最多32次，消磁脈沖最多8次
輸入阻抗		10M
顯示器		800x480點65k色TFT 波形顯示范圍650x256，支持1.5倍放大顯示
波形采集		采樣率: 最高100Msps, 10級可調 分辨率: 8 Bits 存儲深度:6500字節 樣本平均:1-32
判定方法		面積、面積差、電暈放電、相位差
測量重復精度		±1%
波形測量		波形的電壓，波形的頻率，波形的時間
觸發方式		手動觸發（包含腳控），外部觸發，內部觸發，總線觸發
判別輸出		OK/NG 顯示，LED 燈指示，蜂鳴器報警
測量統計		含測量時間和測量結果的統計功能，最多保存20000條
存儲器	內部	300組（標準波形數據和測量設置參數）		120組
	U盤	600組（標準波形數據和測量設置參數）
接口		Handler（START,STOP,PASS,FAIL ,BUSY,EOC） RS232C USB Device（支持USB TMC和USB CDC） USB Host（支持FAT16和FAT32，支持保存BMP、GIF、PNG圖像文件，支持保存CSV格式波形數據和統計數據，支持保存設置文件） GPIB（選件）
電源條件
供電電源		220V±10% 50Hz±5%
電源功耗		≤50VA
通用條件
溫度		0℃ - 40℃
濕度		≤75% R.H.
重量		約7.5Kg
尺寸(寬高深)		132mm400mm350mm
