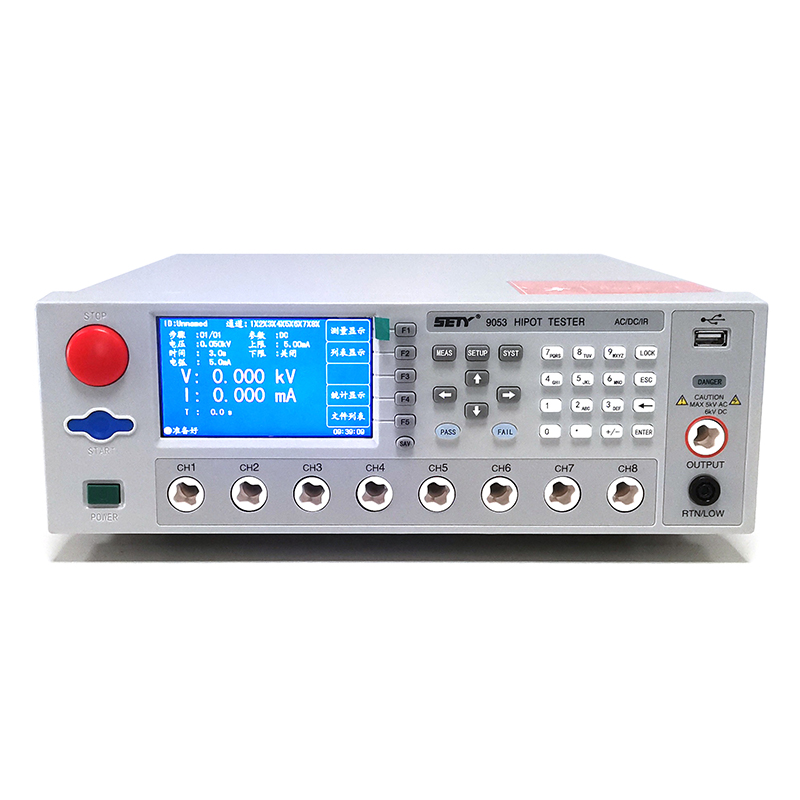

9053八通道耐壓測試儀
SETY 9053系列交直流耐壓絕緣測試儀是目前市場上最新型的智能安規測試儀，外觀精致，功能全面，具有交流和直流耐壓測試功能，絕緣電阻測量功能、電弧偵測功能和開短路測量功能；同時設計有完善的安全保護功能和抗干擾技術，測試安全可靠。
SETY 9053系列采用高性能32位ARM處理器和4.3寸TFT彩屏顯示，全新的中英文操作界面，人性化的數字鍵盤，合理的布局設計，使資料編輯與測試操作精簡流暢，高效實用；USB接口滿足資料存儲的同時，提供更便捷的自動升級軟體功能、測試數據保存功能和屏幕快照保存功能。
SETY 9053絕緣耐壓測試儀的全面實用功能和豐富的接口，可廣泛應用于家用電器、充電器、適配器、繞線元件、電器設備及絕緣材料和元器件的安全性檢查，并可方便組建自動化測試系統。
特點：
■ 480×272真彩色TFT顯示屏，多種色彩顯示風格
■ 中英文操作界面，易懂易用
■ 交/直流耐壓，絕緣電阻測試（AC/DC/IR）
■ 可編程輸出電壓：AC 5kV/DC 6kV
■ 可編程最大電流：AC 30mA/DC 10mA
■ 大功率150VA測試能力
■ 內置8組高壓掃描器，可外擴最多128通道
■ 平均值和真有效值（RMS）電流測量功能
■ 開短路偵測功能（OS）
■ 接地失效與人體觸電保護功能（GFI）
■ 快速放電和精準的ARC偵測功能
■ 可編程的PASS/FAIL聲光報警功能
■ 電流底數清零功能（OFFSET）
■ 任意設定電壓上升時間、測試時間、等待時間和電壓下降時間
■ 菜單式引導與方便、快捷的數字鍵輸入功能
■ 可編輯100個測試步驟，4種測試模式可任意組合
■ 測試步驟可列表顯示，簡捷明了
■ 創新分組編輯與分組測量比較功能，極致實用體驗
■ 安全鎖功能（INTERLOCK）
■ 標配接地連通性檢查接口（CONT CHECK）
■ 支持U盤升級，可快速保存測試數據至U盤
■ 即時參數實時保存，鍵盤鎖定后可自動保存為文件
■ 文件資料存儲與管理功能，內部100組，外部500組；支持內部文件自動調用與存儲
■ 標配PLC接口、標準HANDLER、RS232、USBCDC、USBTMC、U盤接口
■ 可選配SCANNER、GPIB、擴展HANDLER、條碼掃描、RFID、WIFI模塊等接口
技術參數
儀器型號 | SETY 9053 |
耐壓測試 |
測試功率 | 150VA |
測量功能 | AC/DC/IR/OS/ARC |
輸出通道 | 8CH/可擴展 |
測量參數 | AC | 0.05kV-5kV ± (1.0%讀數+5個字） （50、60Hz可選） |
DC | 0.05kV-6kV ± (1.0%讀數+5個字） |
電壓調整率 | ≤（1.0%+10V）（額定功率） |
電流測試 | AC | 0.1mA - 30mA |
DC | 0.01mA - 10mA |
測試精度 | ±（1.0%讀數+5個字） |
放電功能 | 測試結束后自動放電（DCW） |
電壓上升時間 | 0.1s - 999s,任意設定 |
測試時間 | 0.3s - 999s,任意設定 |
電壓跌落時間 | 0.1s - 999s,任意設定 |
電壓等待時間 | 0.1s - 99.9s,任意設定(僅直流） |
絕緣電阻測試 |
輸出電壓 | 0.05kV - 1kV ±（1.0%讀數+2V） |
電阻測試范圍 | 0.1M-10G （電流范圍在10nA - 10mA） |
測試精度 | 500V-1000V | 1M - 1G ±（5%讀數+5個字）；1G - 10G ±（10%讀數+5個字） |
50V - 500V | 0.1M - 1G ±（10%讀數+5個字） |
放電功能 | 測試結束后自動放電 |
電弧偵測 |
范圍 | AC | 1mA - 15mA |
DC | 1mA - 10mA |
最小脈沖寬度 | 10uS |
其他功能 |
接地失效保護（GFI） | 標配 |
接地連通性（C.C） | 標配 |
電流RMS測量功能 | 標配 |
自動增益控制AGC | 有 |
分組測試與比較 | 有 |
列表掃描顯示功能 | 有 |
安全鎖功能 | 有 |
存儲器 | 內部100組，外部（U盤）500組；每組100步 |
比較器和接口 |
比較器 | PASS/FAIL LED顯示，可配置報警功能 |
標準HANDLER | 輸出：PASS/FAIL；輸入：START/RESET |
接口 | 標配：RS232C/USB-HOST/USB-CDC/USB-TMC/標準HANDLER/PLC 選配：GPIB/SCANNER/擴展HANDLER/BAR CODE/RFID/WIFI |
一般規格 |
溫度&濕度 | 0℃ - 40℃, 90%RH |
電源要求 | 電壓 | 198V - 242V or 99V - 121V |
頻率 | 47.5Hz - 63Hz |
功耗 | ≤200 VA |
尺寸（W×H×D） | 340mm×120mm×430mm |
重量 | 約 18.5kg
|
